SMT貼片機貼裝頭如何維護保養
SMT貼片機貼裝頭如何維護保養

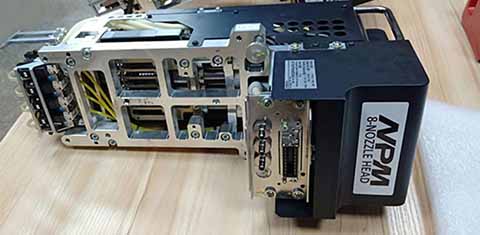

在SMT工藝?yán)铮?a href="http://m.bengguan.com.cn/product/" target="_blank">SMT貼片機是核心的自動化生產設備，堪稱一臺精準的貼片機器人。對于這類高精密設備，各大工廠和工程在使用時，定期且正確的維護保養至關重要，而貼裝頭作為關鍵部件，地位堪比汽車的發動機。
SMT貼片機貼裝頭的定期維護步驟
1、首先將貼裝頭取下。
2、取下廢棄組件盒，把“HEADSERVO”切換到OFF狀態，隨后取下Nozzle。
3、借助手動柄，將貼裝頭轉動至7號與8號位置之間。
4、在貼裝頭下方的平臺上放置一面鏡子，這樣做是為了更方便地找到螺絲。
5、使用M5的梯形內六角扳手松開谷底螺絲，接著取下貼裝頭的固定塊。
6、一只手用扳手向上頂貼裝頭的滑塊，另一只手緊緊握住貼裝頭，使其能夠緩慢取出。
7、用尖嘴鉗壓住氣管接口，將氣管拔出，此時貼裝頭便成功取下。
貼裝頭的安裝步驟
1、通常從八號位置開始安裝貼裝頭。
2、把貼裝頭與氣管連接好。
3、將貼裝頭滑塊的定位孔對準安裝定位銷，然后下壓滑塊進行固定。
4、用M5的梯形內六角扳手安裝貼裝頭的固定塊，鎖緊螺絲時需將兩個螺絲一同鎖緊。
5、所有貼裝頭安裝完畢后，安裝好Nozzle并進行Nozzle中心校正。
6、準備好所需物料。
7、重新檢測組件的取料高度以及組件安裝高度參數。
8、準備一片校正標準板，并用黑色膠布反貼在板上。
9、按照提示進行HeadPositionOffset校正。
在設備的使用過程中，必須重視并嚴格執行SMT貼片機貼裝頭的定期維護工作。眾所周知，貼裝頭是貼片機最核心、最重要的部件，若不進行定期維護，不僅會影響貼片機的正常貼片操作，還會降低設備的生產效率。
